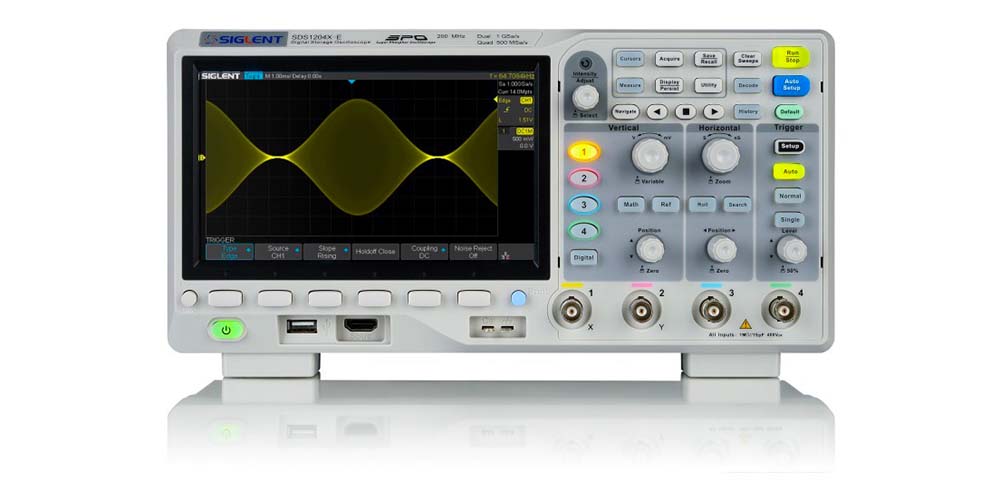

Osciloscópio Siglent SDS1204X-E de 4 canais
Código: 1212Descrição detalhada do produto
O SDS1204X-E é um modelo de quatro canais da série «SDS1200X-E» que pode efetuar medições em até dois canais simultaneamente. A sonda possui dois ADCs, pelo que pode efetuar medições simultaneamente em dois canais sem perda da taxa de amostragem. Se todos os canais estiverem ativos, a sonda continua a ter 500 MS/s por canal. Este modelo tem uma capacidade de até 200 MHz e 14 Mpts em quatro canais ativos.
Super Phospor
O osciloscópio inclui a tecnologia «Super Phospor», que proporciona elevada clareza de sinal e ruído muito baixo. Com esta tecnologia, são necessários apenas 500 µV por ramo. Esta tecnologia inclui também a transmissão contínua do sinal independentemente do processador ou do ecrã, detetando assim erros que não são visíveis na gama normal. Está igualmente incluída de série uma sonda capaz de descodificar sinais nas gamas I²C, SPI, UART, RS232, CAN e LIN.
Acessórios opcionais
Um gerador de funções pode ser encomendado opcionalmente para este modelo para alargar a gama com um analisador lógico de 25 MHz e 16 canais. Esta extensão pode ser ligada a qualquer momento através da interface USB.A sonda também pode ser ligada à Internet através de um cabo de Internet ou de um dongle Wi-Fi, que também pode ser adquirido como opção. Isto permite que o equipamento seja controlado através de uma interface web. A sonda também pode ser controlada através de comandos SCPI. Para um orçamento personalizado, contacte-nos.
Especificações
| Largura de banda | 200 MHz |
| Canais | 4 |
| Memória | 14 Mpts por canal |
| Escala vertical | 500 µV/div - 10 V/div |
| Escala horizontal | 1 ns/div - 100 s/div |
| Atenuação da sonda | 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X......1 000X, 2 000X, 5 000X, 10 000X |
| Taxa de atualização de frequência |
100 000 wfm/s (normal), 400 000 wfm/s (modo sequencial) |
| Tipos de disparo | Limite, Inclinação, Largura de pulso, Janela, Inversão, Intervalo, Blackout, Padrão, Vídeo |
| Ligação | USB Host, USB Device, LAN, Pass/Fail, Saída de disparo, Sbus (Siglent MSO), Wi-Fi via dongle |
| Opções de descodificação | IIC, SPI, UART/RS232, CAN, LIN |
| Visor | LCD TFT de 7" (800x480) |
| Dimensões | 325 x 176 x 295 mm |
| Peso | 2,5 kg (3,5 kg incluindo a caixa) |
Conteúdo da embalagem
- Osciloscópio Siglent SDS1204X-E
- Cabo USB
- 4 sondas passivas
- Certificado
- Cabo de alimentação
- Manual
Parâmetros adicionais
| Categoria: | Osciloscópios |
|---|---|
| EAN: | 4023392501630 |
