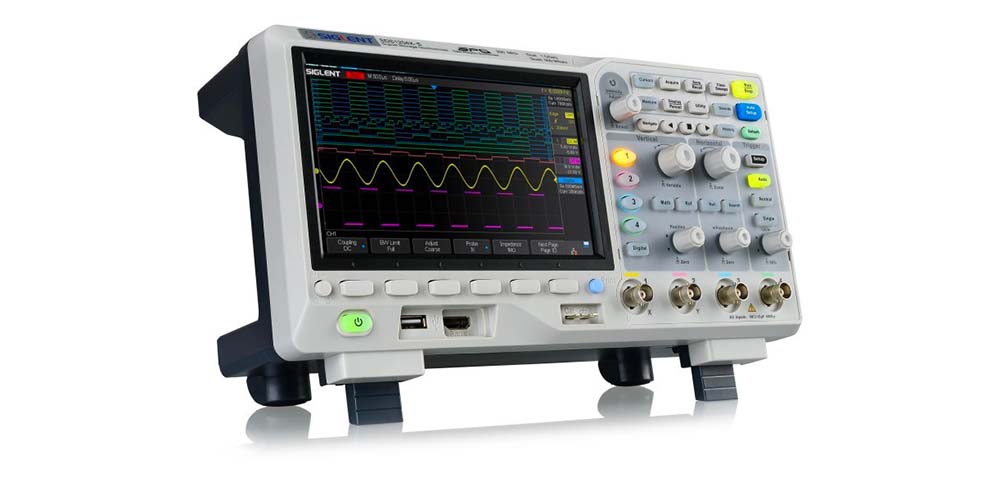

Osciloscópio Siglent SDS1104X-E de 4 canais
Código: 1215Descrição detalhada do produto
Este é um modelo de quatro canais da série «SDS1100X-E» que pode medir até dois canais em simultâneo. A sonda possui dois ADCs, pelo que pode medir em dois canais em simultâneo sem perda da taxa de amostragem. Se todos os canais estiverem ativos, a sonda continua a ter 500 MS/s por canal. Com a nova atualização de software, foi adicionada uma função de «registo de dados» , que permite medir e registar amostras a uma taxa de até 1 kSa/s durante várias horas seguidas ou durante vários dias. Este modelo tem uma largura de banda de até 100 MHz e 14 Mpts em dois canais ativos ou 7 Mpts em quatro canais ativos.
Super Phospor
O osciloscópio inclui a tecnologia «Super Phospor», que proporciona elevada clareza de sinal e ruído muito baixo. Com esta tecnologia, são necessários apenas 500 µV por ramo. Esta tecnologia inclui também a transmissão contínua do sinal, independentemente do processador ou do ecrã, detetando assim erros que não são visíveis na gama normal. Está igualmente incluída de série uma sonda capaz de descodificar sinais nas gamas I²C, SPI, UART, RS232, CAN e LIN.
Acessórios opcionais
É possível encomendar opcionalmente um gerador de funções para este modelo, a fim de alargar a gama com um analisador lógico de 25 MHz e 16 canais. Esta extensão pode ser ligada a qualquer momento através da interface USB.A sonda também pode ser ligada à Internet através de um cabo de Internet ou um dongle Wi-Fi, que também podem ser adquiridos como opção. Isto permite que o equipamento seja controlado através da interface web. A sonda também pode ser controlada através de comandos SCPI. Contacte-nos para obter um orçamento personalizado.
Especificações
| Largura de banda | 100 MHz |
| Canais | 4 |
| Memória | 7 Mpts por canal (ao utilizar 4 canais) 14 Mpts por canal (ao utilizar 2 canais) |
| Escala vertical | 500 µV/div - 10 V/div |
| Escala horizontal | 1 ns/div - 100 s/div |
| Atenuação da sonda | 0,1X, 0,2X, 0,5X, 1X, 2X, 5X, 10X......1 000X, 2 000X, 5 000X, 10 000X |
| Taxa de atualização de frequência |
100 000 wfm/s (normal), 400 000 wfm/s (modo sequencial) |
| Tipos de disparo | Limite, Inclinação, Largura de pulso, Janela, Inversão, Intervalo, Blackout, Padrão, Vídeo |
| Ligação | USB Host, USB Device, LAN, Pass/Fail, Saída de disparo, Sbus (Siglent MSO), Wi-Fi via dongle |
| Opções de descodificação | IIC, SPI, UART/RS232, CAN, LIN |
| Visor | LCD TFT de 7" (800x400) |
| Dimensões | 325 x 176 x 295 mm |
| Peso | 2,5 kg (3,5 kg incluindo a caixa) |
Conteúdo da embalagem
- Osciloscópio Siglent SDS1104X-E
- Cabo USB
- 4 sondas passivas
- Certificado
- Cabo de alimentação
- Manual
Parâmetros adicionais
| Categoria: | Osciloscópios |
|---|---|
| EAN: | 0722295836606 |
