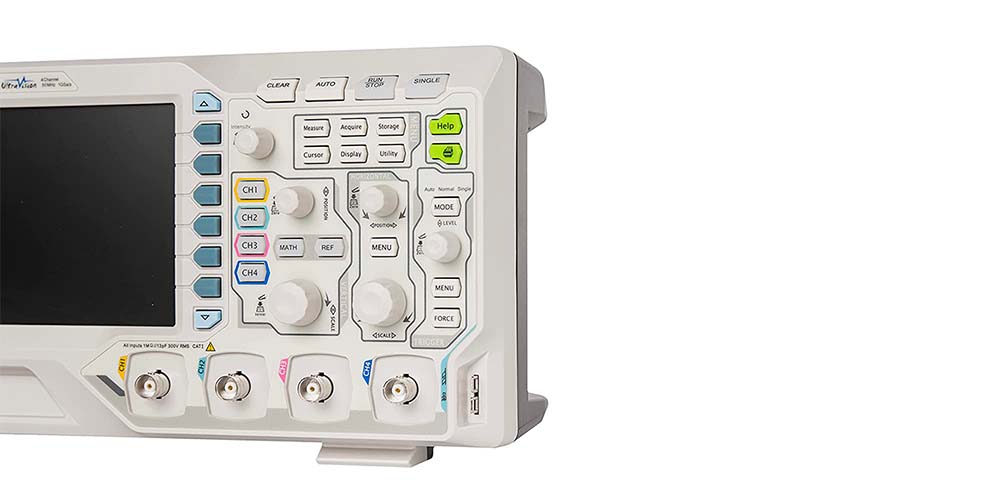

Osciloscópio Rigol DS1054Z de 4 canais
Código: 1218Descrição detalhada do produto
O Rigol DS1054Z é um osciloscópio de 4 canais com uma taxa de amostragem de 1 GS/s e uma memória de 12 milhões de pontos. Com uma taxa de atualização de 30 000 wfm/s, é possível analisar rapidamente o sinal e detetar quaisquer problemas que possam estar presentes no mesmo. A largura de banda do modelo é dividida pelo número de canais ativos: 250 MS/s (4 canais ativos), 500 MS/s (2 canais ativos), 1GS/s (1 canal ativo). A memória deste dispositivo é de 24 Mpts, dividida entre quatro canais. O dispositivo está equipado com uma interface USB para transferência de dados para o PC ou para um cartão de memória.
Tecnologia Ultra Vision
A Ultra Vision apresenta uma gama sobreposta de sinais consoante a intensidade e oferece uma profundidade de memória de até 24 Mpts para uma representação detalhada dos sinais.
Especificações
| Memória | 24 Mpts (divididos pelo número de canais). |
| Taxa de amostragem | 250 MS/s (4 canais ativos), 500 MS/s (2 canais ativos) 1 GS/s (1 canal ativo) |
| Visualização | TFT de 7", 800x480 píxeis, 160 000 cores |
| Impedância de entrada | 1 MΩ |
| Número de canais | 4 |
| Escala horizontal (entrada) | 5 ns/div - 50 s/div |
| Sensibilidade vertical (entrada) | 1 mV/div - 10 V/div |
| Conversor A/D | Resolução de 8 bits |
| Tensão máxima | CAT I 300 Vrms, CAT II 100 Vrms, sobretensão transitória 100 Vp-c |
| Tempo de subida | DS1104Z: 3,5 ns DS1074Z: 5 ns DS1054Z: 7 ns |
| Suporte para sonda | 0,1x - 1000x |
| Valor de ruído medido | 1 mVpp (a 100 ms, 1 mV/div, duração da gravação: 3 Mpts) |
| Ligação | USB 2.0 Tipo A, USB 2.0 Tipo B, LAN |
| Peso (sem embalagem) | 3,2 kg |
| Dimensões | 313 x 161 x 122 mm |
Conteúdo da embalagem
- Osciloscópio Siglent Rigol DS1054Z
- 4 sondas passivas 1x/10x (150 MHz, tipo RP2200)
- Cabo USB
- Cabo de alimentação
- Manual
Parâmetros adicionais
| Categoria: | Osciloscópios |
|---|---|
| EAN: | 4016139006819 |
