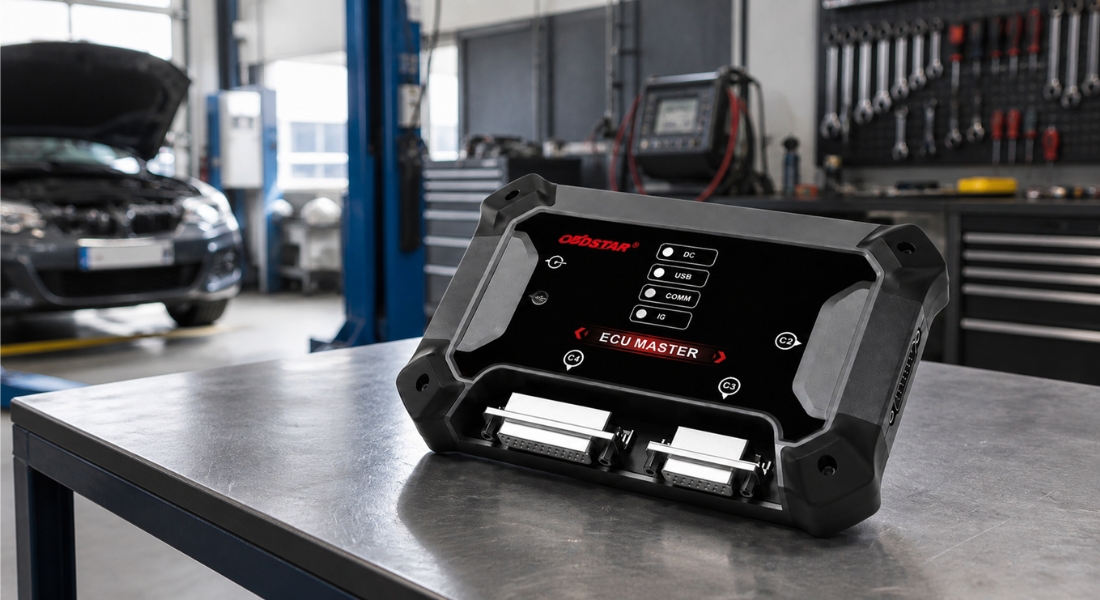

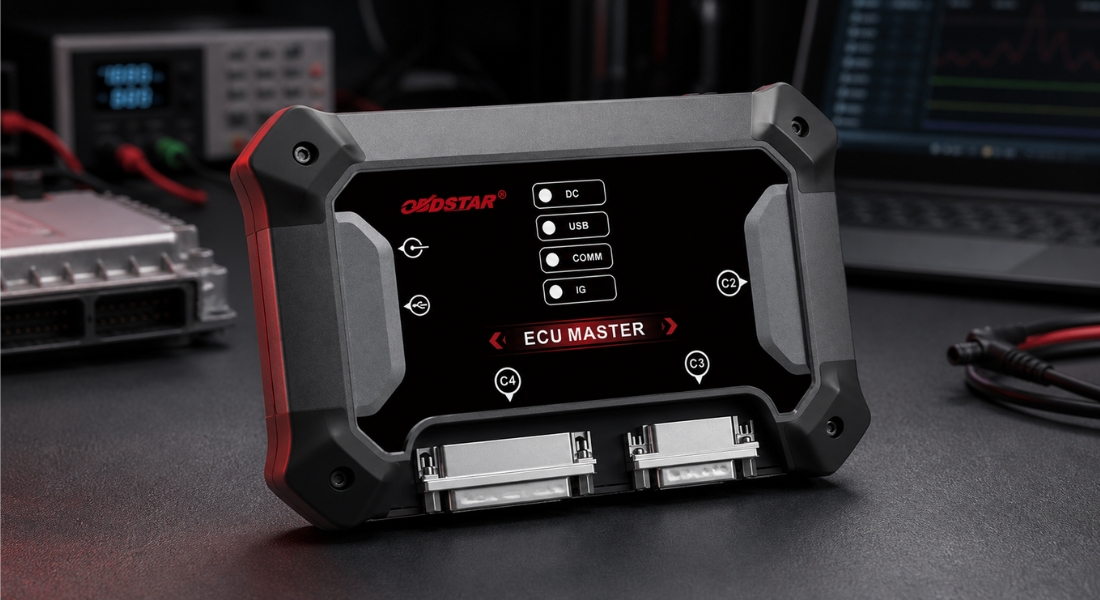

OBDStar Ecu Master

Descrição detalhada do produto

O OBDSTAR ECU MASTER é um programador profissional concebido para trabalhar com unidades de controlo de automóveis de passageiros e veículos elétricos. Dependendo da variante selecionada, permite a leitura, gravação, cópia de segurança e clonagem de dados das unidades de controlo ou a reposição de módulos SRS e de airbags suportados após um acidente. O dispositivo suporta os principais métodos de comunicação utilizados na programação de unidades automóveis, incluindo os modos OBD, BENCH, BOOT, JTAG e BDM. O software destina-se a computadores com o sistema operativo Windows 10 ou mais recente. O software ECU MASTER inclui avisos sobre procedimentos incorretos, que ajudam a reduzir o risco de erros durante a ligação e a programação da unidade. Para as ECUs e módulos de airbag suportados, estão disponíveis cabos especializados opcionais que permitem a ligação direta sem a necessidade de ligar manualmente os pinos individuais. O dispositivo liga-se ao computador através de um cabo USB. As operações individuais são, em seguida, realizadas através do programa intuitivo OBDSTAR ECU MASTER.

As funções específicas do dispositivo correspondem à variante selecionada no momento da encomenda. As unidades suportadas podem variar consoante a marca, o modelo, o ano de fabrico, a designação da unidade e a versão atual do software.

Variantes disponíveis

O OBDSTAR ECU MASTER é disponibilizado em duas variantes de software distintas. Antes de efetuar a encomenda, selecione a versão que corresponde à utilização pretendida:

• Variante A – ECU de automóveis de passageiros: programação e clonagem de unidades de controlo de automóveis de passageiros e veículos elétricos
• Versão D – Crash Reset: reinicialização de unidades SRS e de airbags suportadas após um acidente

Cada versão inclui um pacote de software diferente. Por conseguinte, as funcionalidades disponíveis do dispositivo correspondem à versão selecionada no momento da encomenda.

Versão A

A Variante A – ECU para Automóveis de Passageiros destina-se à programação de unidades de controlo de automóveis de passageiros e de determinados veículos elétricos. Suporta o trabalho com unidades do motor (ECM), da caixa de velocidades (TCM), da carroçaria (BCM) e, em veículos elétricos compatíveis, também com unidades de bateria e de controlo (BMS e VCU).

Principais funções da variante A

• leitura e gravação de dados das unidades de controlo
• clonagem de ECU, TCM e BCM
• leitura e gravação de memórias Flash e EEPROM
• cópia de segurança e transferência de dados entre a unidade original e a unidade de substituição
• correção automática do CheckSum
• leitura e gravação do VIN
• Virgin Reset das unidades suportadas
• personalização e transferência de dados
• conversão e descodificação de dados do imobilizador
• IMMO OFF / ON
• Leitura e gravação de mapas de unidades de controlo
• Desbloqueio e bloqueio de ECUs suportadas
• Calibração de parâmetros selecionados
• Calibração do contador de quilómetros e do tempo de funcionamento em sistemas suportados

Unidades de controlo de veículos de passageiros suportadas

A variante A suporta a leitura e gravação de milhares de unidades utilizadas em automóveis de passageiros. Dependendo do tipo específico de ECU, estão disponíveis funções como clonagem, gestão do VIN, Virgin Reset, transferência de dados, correção da soma de verificação, processamento de dados do imobilizador ou calibração de parâmetros selecionados.

Entre as aplicações suportadas encontram-se, por exemplo, determinadas unidades de caixa de velocidades Mercedes-Benz FBS3 e FBS4, BMW 8HP GEN3, Jaguar, Land Rover, Hyundai e Kia, unidades de motor Ford MG1/MD1, sistemas do Grupo Volkswagen e unidades dos fabricantes Bosch, Continental, Delphi, Denso, Siemens ou Magneti Marelli.

Suporte a veículos elétricos

A variante A inclui também unidades selecionadas BMS e VCU utilizadas em veículos elétricos. Dependendo do sistema específico, o dispositivo pode suportar a leitura e gravação de dados, a clonagem ou a transferência de dados entre a unidade original e a unidade de substituição.

Entre as aplicações suportadas encontram-se sistemas selecionados utilizados, por exemplo, em veículos das marcas Volkswagen, Audi, SEAT, Škoda, Geely, Great Wall, SAIC e BYD.

Versão D

A Versão D – Crash Reset destina-se a especialistas que se dedicam à reparação de unidades SRS e de airbags. Nos módulos suportados, permite ler os dados necessários, eliminar registos de colisão armazenados e reiniciar a unidade após a ativação do sistema de retenção.

Principais funções da variante D

• leitura de dados de unidades SRS e de airbags
• redefinição de dados de colisão após um acidente
• gravação dos dados corrigidos de volta na unidade suportada
• recuperação de módulos de airbag selecionados
• funcionamento através dos modos suportados BENCH, BOOT, JTAG ou BDM
• procedimentos automáticos para unidades suportadas
• informações necessárias para a ligação correta da unidade
• alertas em caso de procedimento incorreto

A disponibilidade da função «Crash Reset» depende do fabricante específico, da referência da unidade de airbag, do processador utilizado e da versão atual do software. Antes de iniciar a reparação, recomendamos que verifique o módulo em questão na lista atual de unidades suportadas.

Modos de ligação suportados

• OBD – comunicação e programação através da tomada de diagnóstico do veículo
• BENCH – trabalho com a unidade desmontada, sem necessidade de a abrir
• BOOT – leitura e gravação diretas da unidade no modo de serviço
• JTAG / BDM – trabalho com processadores e memórias selecionados através de ligação direta

Protocolos de comunicação suportados

• CAN – ISO 11898
• ISO 15765
• SAE J1939
• J1708
• ISO 9141
• ISO 14230 – KWP2000
• SAE J1850
• outros protocolos consoante o tipo de unidade de controlo

Atualização de software

Ao registar e ativar o dispositivo, receberá atualizações gratuitas durante 1 ano. Após o término deste período, não é obrigatória qualquer subscrição adicional. De acordo com o fabricante, as funcionalidades de software já descarregadas continuam a ser utilizáveis; no entanto, sem a renovação da subscrição, não é possível descarregar novas atualizações nem ampliações de cobertura.

Especificações técnicas

• Sistema operativo: Windows 10 e versões mais recentes
• Temperatura de funcionamento: -10 °C a 55 °C
• Temperatura de armazenamento: -20 °C a 70 °C
• Dimensões: 176 × 115 × 31 mm

Conteúdo da embalagem

• OBDStar Ecu Master
• licença de software
• adaptador de alimentação
• cabo principal
• cabo USB
• cabo BENCH
• conjunto de cabos de ligação Jumper Wire
• cabo de extensão de ligação 3-em-1 Jumper
• placa multifuncional para leitura e gravação de dados C4-01
• adaptador C4-10
• cabo W004
• cabo W005
• cabo W006
• manual de instruções
• Manual detalhado em português para download (40+ páginas)
