Launch S2-2

Descrição detalhada do produto

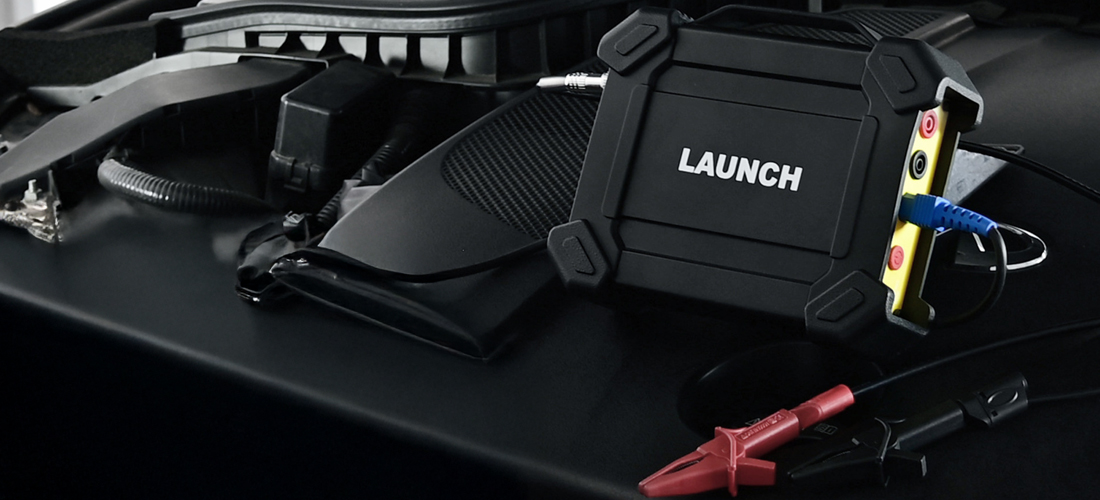

A Launch S2-2 Sensor Box é um módulo especificamente concebido para diagnosticar, testar e simular a maioria das avarias dos sensores dos veículos. Com a sua ajuda, os utilizadores podem diagnosticar e simular o sensor de forma fácil e rápida, permitindo uma resolução rápida de problemas na unidade de controlo. O dispositivo também suporta funções de multímetro. Através desta função, os utilizadores podem testar a tensão, a resistência e a capacitância. O módulo não pode ser utilizado isoladamente, deve ser utilizado em conjunto com as ferramentas de diagnóstico Launch compatíveis com este módulo, tais como o CRP919X BT, PROS V5.0, DYNO, V+, APEX, V+ Elite, PRO 5 e PAD VII.

Principais características

• Verifica se a própria ECU está a funcionar ou não
• Suporta a introdução manual de dados de progresso.
• Simula o estado de funcionamento dos sensores sem substituir peças
• Simula algumas condições especiais de funcionamento dos sensores sem substituir peças
• Pode ser utilizado como multímetro para medir resistência, tensão CA/CC, capacitância, frequência e sinais de impulso, etc.
• Um clique para aceder ao menu intuitivo de sensores, atuadores, formas de onda definidas/desenhadas, formas de onda temporais, multímetro e definições do sistema
• Medição de frequência

Sensor

O instrumento está equipado com uma função «Sensor», concebida para medição e cronometragem. É utilizada para simular os sinais de entrada do sistema de controlo eletrónico do automóvel, e o computador do automóvel ajusta o estado de funcionamento do motor de acordo com estes parâmetros.

Action Link

É utilizada para simular o sinal de controlo de saída do sistema de controlo eletrónico do automóvel, a fim de avaliar as condições de funcionamento dos atuadores do automóvel.

Multímetro

Através desta função, os utilizadores podem testar a tensão, a resistência e a capacitância.

Parâmetros

• Forma de onda: Existem 9 formas de onda à escolha: onda senoidal para a frente, onda senoidal para trás, onda quadrada para a frente, onda quadrada para trás, tensão média, linha reta, linha reta de alta/baixa tensão, onda triangular e onda trapezoidal.
• Frequência: Define a frequência da forma de onda selecionada.
• Amplitude: Define a amplitude da forma de onda selecionada.
• Desvio: Define o desvio da forma de onda selecionada.
• Fase: Define a fase da forma de onda selecionada.
• Ciclo de trabalho: Define o ciclo de trabalho da forma de onda selecionada.
• Sincronização de sinal: Permite que o CH1 e o CH2 transmitam sinais simultaneamente.

Renderização manual

• Número total de fotogramas: 1-3 (opcional). Especifica o número total de pontos de saída
• Em geral, uma única forma de onda é composta por 100 pontos. Os valores 1-3 indicam que pode selecionar 100, 200 ou 300 pontos para criar uma forma de onda.
• Editar quadro: utilizado para editar o quadro: pode editar um quadro ou editar todos
• Forma de onda: Pode selecionar uma forma de onda predefinida e colocá-la na área de desenho manual.
• Frequência: Se pretender exibir o comprimento de onda, pode utilizar a frequência de um fotograma (para uma saída de 3 fotogramas, a frequência total é definida como frequência/3).
• Amplitude: A amplitude da forma de onda de saída
• Deslocamento: Deslocamento da forma de onda de saída
• Forma de onda de sincronização: Esta função é utilizada para ajustar a forma de onda de sincronização (virabrequim + árvore de cames) do motor.

Parâmetros técnicos

Módulo do sensor

• Número de canais: 2
• Precisão: 1
• Intervalo de amplitude: 1: 0 - 20 V
• Corrente de saída máxima: 20 mA
• Intervalo de frequência predefinido: 0 - 20 kHz
• Frequência do pulso do sinal quadrado: 0 - 15 kHz
• Ciclo de trabalho do sinal de onda quadrada: 0 - 100%
• Alimentação: Saída do simulador de sensor/corrente máxima de 20 mA (a saída é alimentada por bateria) – acionamento de solenóide, bobinas de ignição/corrente de saída de 2 A (fonte de alimentação externa)
• USB: USB 2.0 tipo B (com função de carregamento e alimentação/5 V)
• Suporte à simulação de tensão CC
• Suporte à simulação de frequência fixa
• Suporte à simulação de formas de onda predefinidas
• Suporte à simulação de formas de onda desenhadas manualmente
• Interface do gerador de sinais: 2
• Porta para fonte de alimentação externa: 1
• Interface de solenóide: 1
• Interface de multímetro: 2
• Temperatura de funcionamento: 1: 0 °C - 50 °C
• Temperatura de armazenamento: -30 °C - 70 °C

Multímetro

• Tensão CC: 0 V - 700 V
• Tensão CA: 0 V - 700 V
• Resistência: 0 Ω - 40 MΩ
• Capacitância: 0 F - 100 µF (tempo máximo de medição 30 s)
• Diodo: 0 V - 1,5 V
• Detecção de continuidade: Emite um sinal sonoro abaixo de 30 Ω

Conteúdo da embalagem

• Launch S2-2
• 2 cabos de medição HT30
• Cabo adaptador de interface de 7 pinos
• Cabo com terminais de bateria
• Cabo USB
• 3 cabos divisores de 6 vias
• 2 pontas de teste para multímetro (preta + vermelha)
• conjunto de sondas em gancho
• adaptador de alimentação
